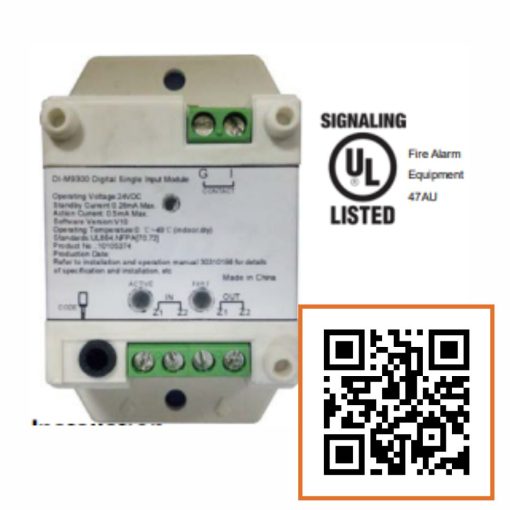

Module một ngõ vào DI-M9300 được dùng để nhận tín hiệu tiếp điểm thường hở hoặc thường đóng, và chuyển tín hiệu về trung tâm báo cháy (FACP) thông qua đường tín hiệu loop (SLC)
Tính năng
– Ngõ vào được kết nối theo kiểu Class B được giám sát đường dây với điện trở cuối 4.7KΩ.
– Ngõ vào có thể được lập trình để giám sát tiếp điểm khô thường hở hoặc thường đóng.
– Địa chỉ điện, địa chỉ có thể được cài đặt tại công trình
– Tích hợp vi xử lý có thể xử lý tín hiệu thông minh
– Ngõ vào dùng công nghệ lấy mẫu AD để kiểm tra chính xác
– Có hướng dẫn lắp đặt
– Tương thích với trung tâm báo cháy GST-M200 và GST-IFP4M
– Tiêu chuẩn: UL864, NFPA [70, 72]
Đấu dây
– (Z1, Z2) IN & OUT: Kết nối với đường tín hiệu loop (SLC) của FACP, không phân cực
– I, G: Kết nối với tiếp điểm thường hở của một thiệt bị, nó sẽ đống khi thiết bị báo động hoặc thay đổi trạng thái. Nó có thể được cài đặt để giám sát ngõ vào thường đóng bằng bộ lập trình.
– CODE: Kết nối với bộ lập trình địa chỉ
