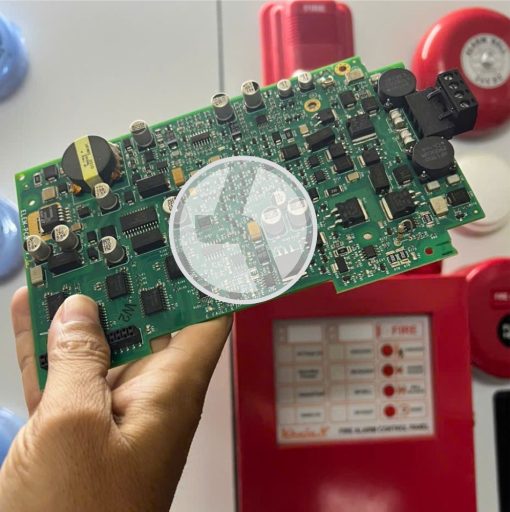

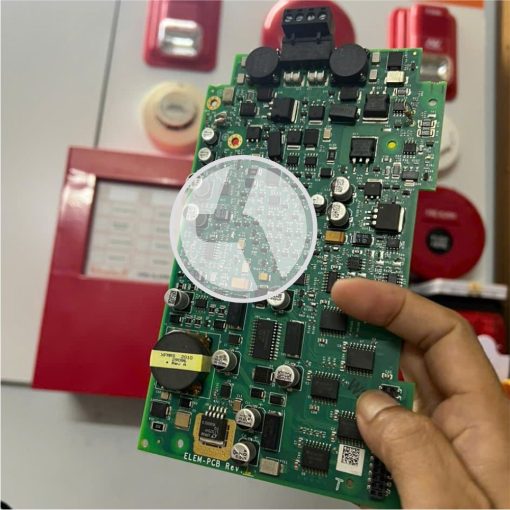

Module LCM-320 và thẻ mở rộng vòng lặp LEM-320 phù hợp cho bộ điều khiển báo cháy có vòng lặp đường tín hiệu (SLC). IFC2-3030 hỗ trợ tối đa 5 LCM-320 và 5 LEM-320. Mỗi LCM-320 trên IFC2-3030 hỗ trợ một LEM-320.
1. Khoảng cách 3810m (vòng tín hiệu loại nhánh), cáp xoắn không được chống nhiễu.
2. Chế độ hạ cấp giúp tăng độ tin cậy của hệ thống
3. Dễ dàng cài đặt dưới dạng plug-in
4. Cho phép nhiều vòng lặp trong phạm vi nhỏ.
Điện áp: 24VDC bình thường
Khoảng cách dài tối đa của đường loop: SLC sử dụng đường kính dây 12AWG (3,25mm2), chọn 12AWG (3,25mm2) đến 18AWG (0,75mm2) Khoảng cách 12AWG: 3810m
Khoảng cách 14AWG: 2438m
Khoảng cách 16AWG: 1486m
Khoảng cách 18AWG: 983m
Điện trở giữa các vòng vòng là 50Ω
Điện trở giữa mỗi đường nhánh của mạch loại nhánh là 50Ω
Dòng điện: LCM-320: 130mA;
LEM-320: 100mA; vòng lặp SLC đơn: 400mA
* *Lưu ý: Khi ngắn mạch, mạch sẽ bị ngắt cho đến khi lỗi ngắn mạch được loại bỏ. Điện trở: 50Ω (giám sát và giới hạn nguồn điện)
Mỗi Loop SLC đơn vị có thể kết nối tối đa 159 cảm biến khói nhiệt và 159 mô-đun.
